Портальные мосты

 Многие конечно знают что такое портальные мосты, поэтому и зашли на наш сайт, напомним кратко от себя - Портальный мост, имеет помимо центрального редуктора, конечные передачи, которые размещены по его сторонам, через которые передаётся момент непосредственно колёсам, вследствие чего более распространённое название конечных передач - это колёсные редукторы.  Если колёсный редуктор выполнен с шестернями наружного зацепления, он имеет расстояние между ведущей (привод) и ведомой (ступица колеса) осью. То есть ось колеса смещена вниз по отношению к оси центральной части моста, что даёт большой прирост в просвете по мостам. Так как мост с колёсными редукторами наружного зацепления имеет П-образную форму, то и принято такой тип мостов называть П-образными или портальными, так как напоминают портальный контейнерный кран (есть и другие версии). Колёсные редуктора не только увеличивают просвет, но и разгружают трансмиссию со стороны колеса, позволяя устанавливать колёса большей размерности, не во вред надёжности трансмиссии. При этом не нужно забывать, что центральный редуктор, должен соответствовать моменту со стороны двигателя.  Потребители не всегда обращают внимание на технические тонкости, заблуждаясь, что портальные мосты - это панацея от поломок трансмиссии, забывая или не зная, что многие модели портальных мостов, имеют скоростные ограничения, связанные с прямозубой передачей и не подходящим соотношением понижений, а если посмотреть мощность двигателей  доноров, с которых они сняты, становится ясным, почему существуют специальные кит комплекты, для повышения их надёжности.  Именно по данной причине, нами разработаны и разрабатываются по индивидуальным запросам, колёсные редуктора на штатные мосты внедорожников с возможностью самостоятельной установки, так и портальные мосты в сборе. Можем сказать что долгая практика, показала много нюансов, мы обладаем уникальным опытом, благодаря которому, мы избавляем от риска неправильного выбора колёсных редукторов или портальных мостов.  По нашим КР на сайте указываются рекомендации, но если Вы выбрали другого производителя, можете получить у нас консультацию, подходят они для Ваших целей или нет

Тема по узакониванию установки Портальных мостов   Регистрация ПМ

В продаже есть подготовленный ТЛК-105, на наших портальных мостах https://barnaul.drom.ru/toyota/land_cruiser/27840096.html

Представляем вашему вниманию, линейку портальных мостов, которая не имеет аналогов на рынке. Основное отличие и плюсы наших портальных мостов — это наличие конечных передач, в виде колёсных редукторов наружного зацепления. Благодаря смещению ведомой оси, увеличивается просвет по мостам на 120-150мм, что значительно повышает проходимость ТС. Данное решение давно оценили военные, практически всех стран. Самые известные внедорожники на портальных мостах: Unimog – Германия, Volvo c303- Швеция, Hummer H1 – США, Pinzgauer – Австрия, а также замечено большое использование данного решения, на армейской техники других стран. В этом направление, отечественная техника уступает. Практически единственное шасси, с колёсными редукторами, имеют различные БТР, но применение их на других ТС, не всегда подходит по техническому решению. Благодаря нашим, портальным мостам, можно построить транспортное средство повышенной проходимости, значительно увеличив конкурентоспособность, среди аналогов. Есть модели, как для скоростных внедорожников, так и для колёсных вездеходов, включая на шинах низкого давления.

Все представленные модели портальных мостов, оснащены узлом, для подключения центральной подкачки и дисковыми тормозами. Указанные размеры, мы рекомендуем, для того, чтобы большая часть комплектующих деталей, оставалась серийной. По согласованию, можем изменить параметры: ширину мостов, смещение центрального редуктора в нужную сторону и на должное расстояние, изготовления крепежа под подвеску, установка блокировок ЦР. Предусмотрена возможность изменения общего передаточного числа моста, методом замены пар шестерён в КР и ГП. С помощью этого, достигается оптимальное соотношение, между понижающими рядами, под конкретные задачи.
Сотрудничая с нами, Вы приобретаете уникальные узлы трансмиссии, по приемлемой стоимости, без дополнительных затрат и времени, на разработку и испытания. Стоимость пары мостов, от 250 000 до 600 000 рублей.  Для желающих оставить штатные мосты и переоборудовать их в портального типа мосты, предлагаем ознакомиться с другой продукцией, на странице
 Колёсные Редукторы .

 Ниже представлена основная модельная линейка на сегодня, портальных мостов нашего производства :



Ориентировочные цены
ПМ-100 = пара мостов = от 270000р.

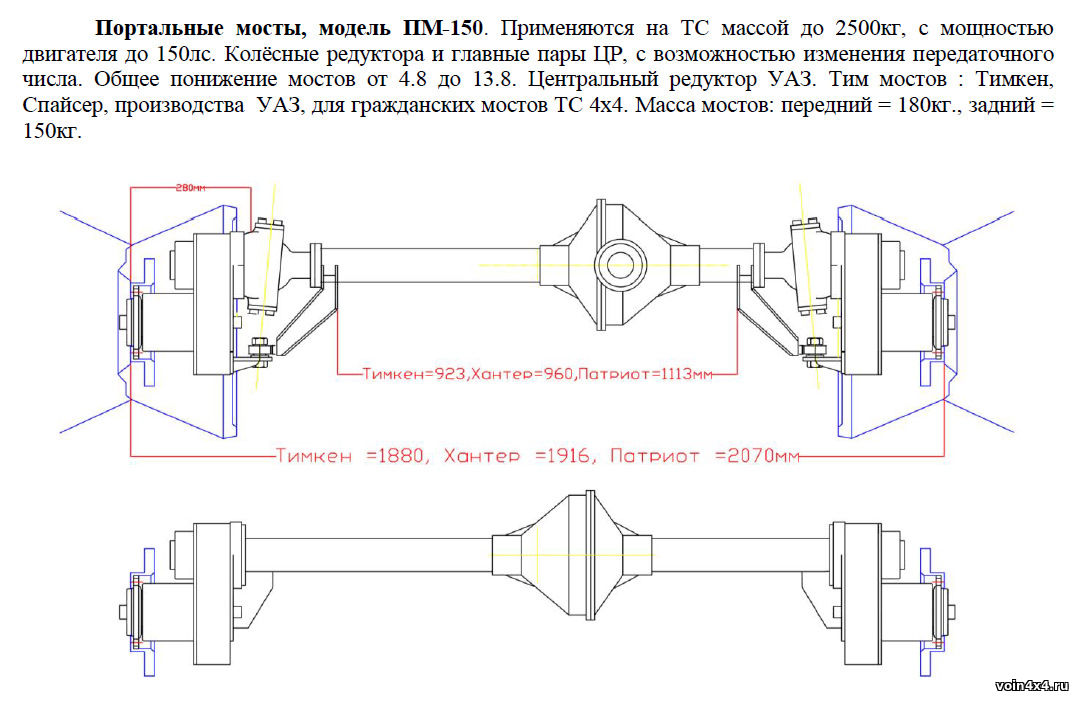

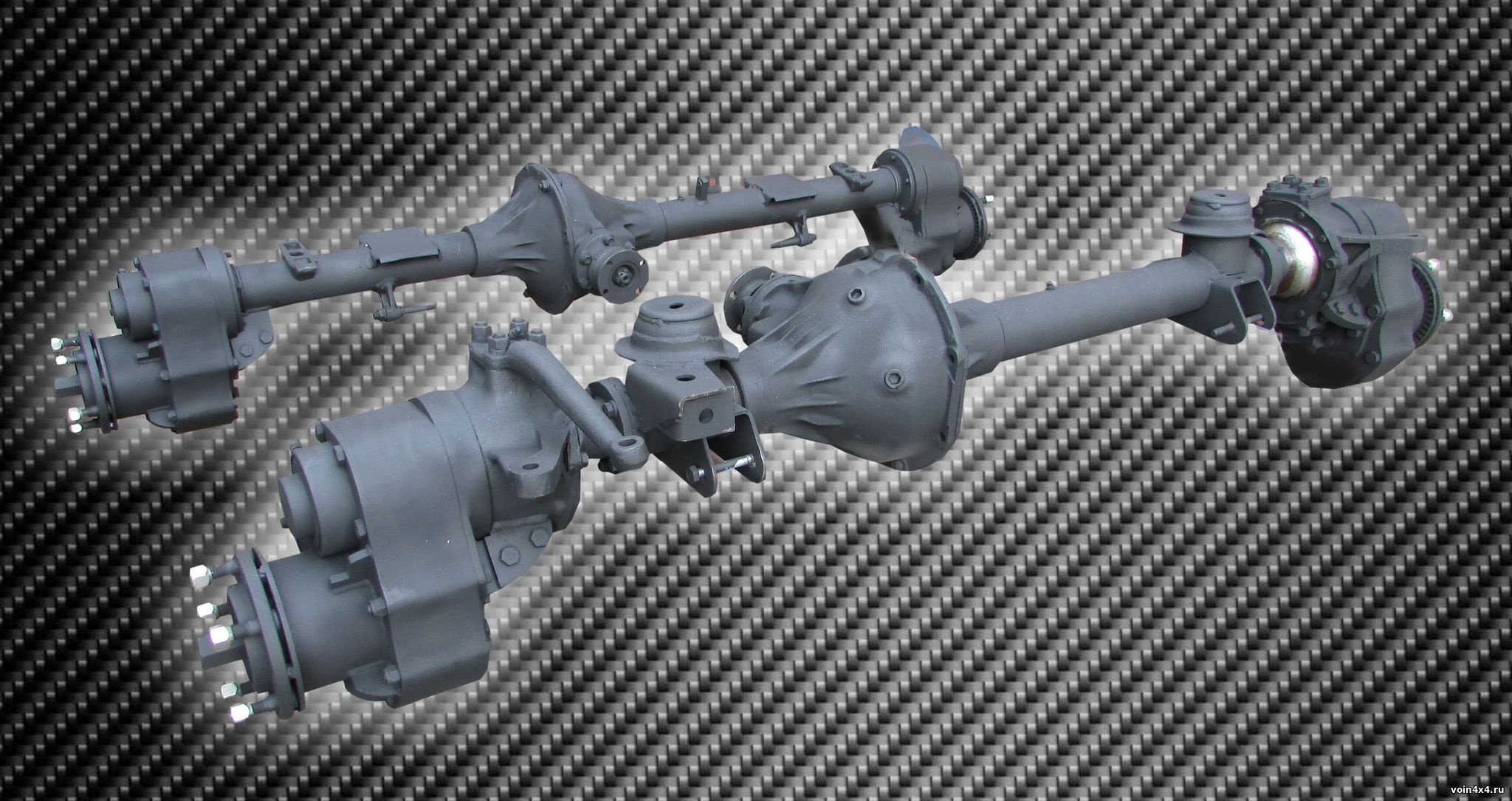

ПМ-150 = пара мостов = от 310000р.
ПМ-200 = пара мостов = от 350000р.
ПМ-250 = пара мостов = от 370000р.

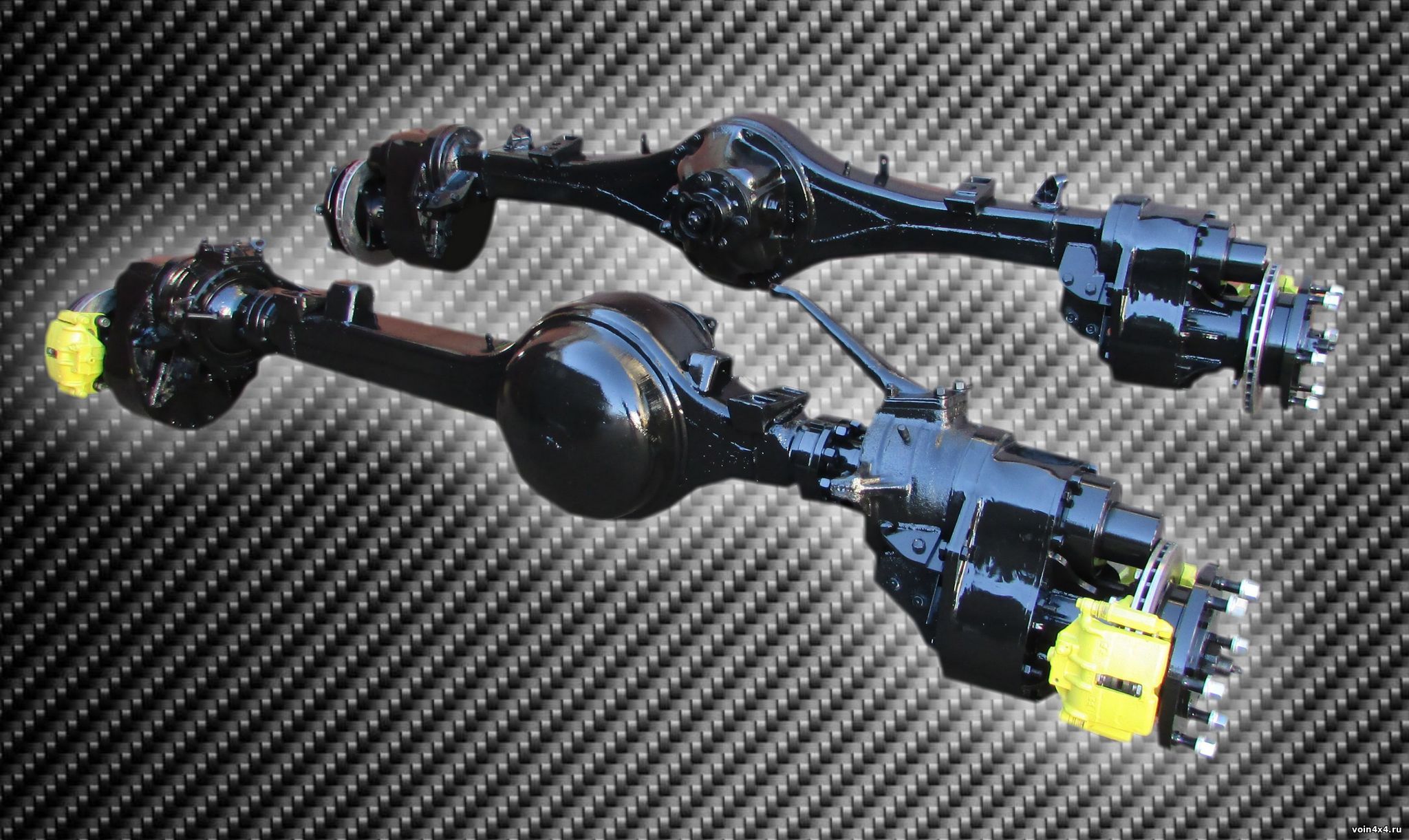

ПМ-300 = пара мостов = от 480000р.

ПМ-Газ-КР-Т40 = пара мостов = от 250000р. С серийными КР от Т-40.
Можем изготовить на базе мостов клиента, стоимость будет ниже на 50000-100000р.
Мы используем только новые комплектующие, мосты оснащены блокировками, просим учитывать это в сравнение с другими предложениями. Если Вам нужен более бюджетный вариант, можем применить бэу комплектующие, отказаться от блокировок или посмотрите запись в нашем блоге, ПМ-ГАЗ-Т40.
Стоимость уточняется согласно анкете :
1. Блокировка нужна, если да, какого вида (автоматическая или принудительная)?
2. Дисковые тормоза установить?
3. Дисковые тормоза на задний мост под трос ручного тормоза?
4. Смещение центрального редуктора на переднем мосту, правое или левое, и на сколько от центра?
5. Смещение центрального редуктора на заднем мосту или по центру оставить?
6. Устраивает указанная нами ширина мостов или изменить в большую или меньшую сторону?
7. Полуоси усиленные или супер усиленные?
8. Крепежи подвески нужны?
9. Желаемое общее понижения моста?
10. Цель постройки ТС, экспедиция, трофи, вездеход на шинах низкого давления?
11. Размер колёс, грязевые или низкого давления?
12. Нужны в комплекте к ПМ колёсные диски, с вылетом, при котором КР утопают полностью в колёсах?
13. Поворотные узлы УАЗ (можно с дополнительными опорами) или от Газ 66 ?
Внимание ! КР на схемах и фото, могут отличиться, в зависимости от назначения и понижения.

Для фанатов порталов из максимально серийных деталей, разработали портальные мосты, на базе мостов ГАЗ с конечными передачами, от трактора. В отличие от известных вариаций на эту тему, у нас нет сварных приводов, они серийные, кулаки от Газ 66, принудительные блокировки Еатон. Считаем их лучшими в этом роде. Минусы таких мостов: прямозубая передача, не большая линейка по понижениям, шестерни тоньше чем в наших КР с косозубыми шестернями, ступица под тракторные колёсные диски, если оснащать подкачкой, дисковыми тормозами, ступицами под стандарт УАЗ, стоимость возрастает и хоть дешевле ПМ-200, но уже не значительно.

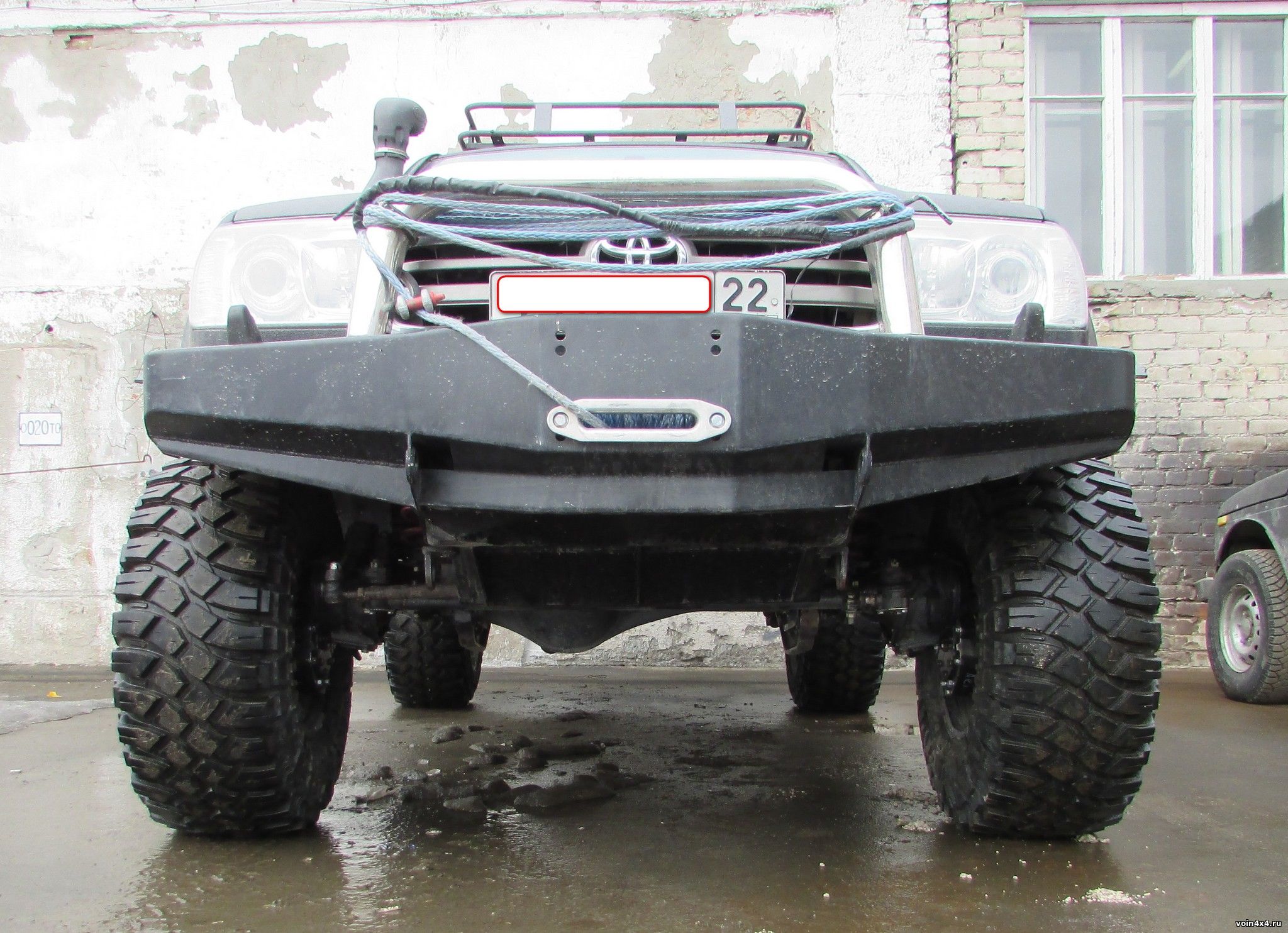

TLC-105, на портальных мостах ПМ-250

TLC-105, на портальных мостах ПМ-250

TLC-105, на портальных мостах ПМ-250

Нива 4х4, на портальных мостах ПМ-100, колёса на 42 дюйма

Квадрокар Red Stoun, на портальных мостах ПМ-100, колёса 46 дюймов

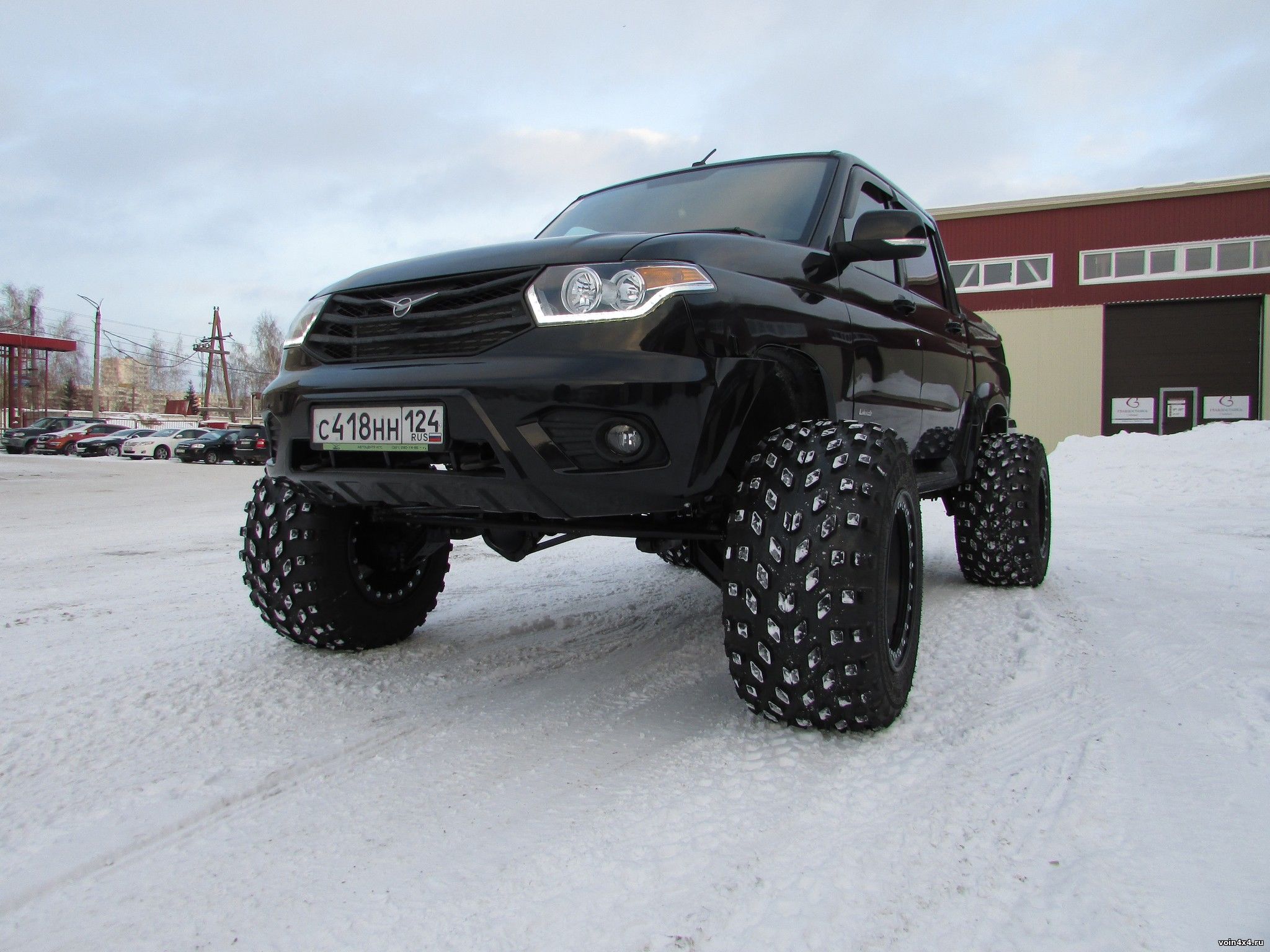

УАЗ Пикап, на портальных мостах ПМ-150, колёса Авторосс 35-36 дюймов.



Используя колёсные редуктора нашего производства, можно самостоятельно или заказав у нас установку КР на мосты, изготовить портальные мосты, практически на базе любых мостов.
